Что такое тройник с перемычкой и почему он необходим для очистки скребков на нефтегазопроводах

В современных нефтегазопроводных системах безопасность и эксплуатационная эффективность имеют решающее значение. Одним из компонентов, который играет решающую роль в операциях очистки скребками и защите отводных трубопроводов, являетсяБаркрасная футболка. В этой статье рассказывается, что такое тройник с решеткой, как он функционирует, почему он важен для систем скребков, стандарты материалов, соображения проектирования, рекомендации по установке и как выбрать надежного производителя, такого какШиванг. Вы также найдете подробные таблицы, технические сравнения и подробный раздел часто задаваемых вопросов для поддержки инженеров, менеджеров по закупкам и EPC-подрядчиков.

Оглавление

1. Что такое футболка с решеткой?
2. Как работает тройник с перемычкой в ​​системах скребков?
3. Почему тройник с перемычкой важен для нефтегазопроводов?
4. Футболка с решеткой и стандартная футболка: ключевые различия
5. Материалы и производственные стандарты
6. Проектные соображения и инженерные расчеты
7. Лучшие практики установки и обслуживания
8. Как выбрать надежного производителя тройников с перемычкой?
9. Часто задаваемые вопросы (FAQ)
10. Заключение

1. Что такое футболка с решеткой?

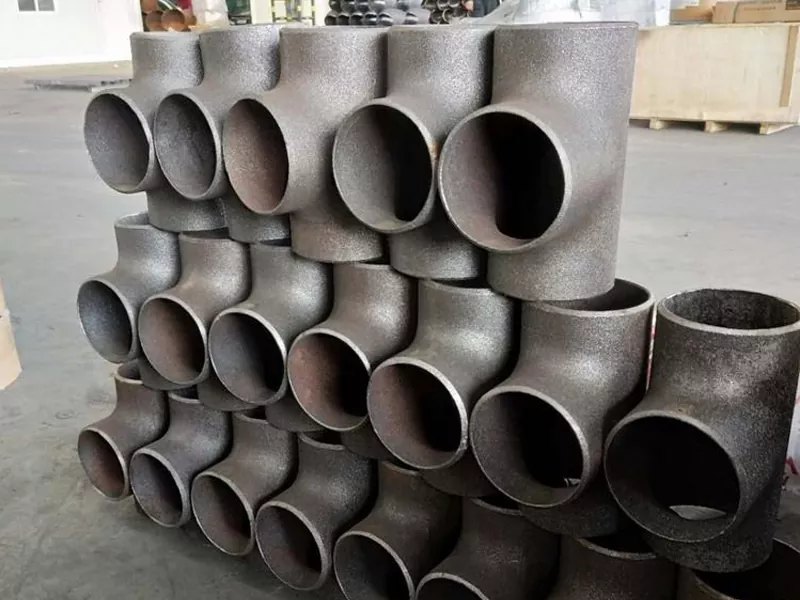

A Футболка с решеткойпредставляет собой специализированную трубопроводную арматуру, используемую в основном в трубопроводных системах, предназначенных для очистки скребками. В отличие от стандартного тройника, он содержит внутренние стержни (решетки), приваренные к отводу для предотвращения случайного попадания скребков трубопровода на отвод.

Трубопроводные скребки — это механические устройства, используемые для очистки, проверки или разделения внутри трубопроводов. Без тройника с решеткой свинья может попасть в ответвление, что может привести к засорению, повреждению или дорогостоящему простою.

Основные компоненты тройника с перемычкой

• Участок подающей трубы (основной путь потока)
• Филиал
• Внутренние армированные стержни
• Сварные соединения с полным проплавлением

Эти фитинги обычно используются в:

• Нефтепроводы
• Магистральные газопроводы
• Нефтехимические перерабатывающие предприятия
• Морские и наземные трубопроводные системы

2. Как работает тройник с перемычкой в ​​системах скребков?

Системы скребков позволяют проводить внутреннюю очистку и проверку без остановки потока. Во время операций по очистке скребками скребки перемещаются по стволу основного трубопровода. Тройник с решеткой позволяет скребкам продолжать движение по основной линии, а не отвлекаться на ответвления.

Принцип работы

1. Свинья перемещается по магистральному трубопроводу.
2. Свинья приближается к ответвлению.
3. Внутренние решетки блокируют вход свиньи в выходное отверстие.
4. Свинья продолжает движение по основному трубопроводу.

Это простое, но высокотехнологичное решение предотвращает эксплуатационные опасности и обеспечивает бесперебойную очистку скребков.

3. Почему тройник с перемычкой важен для нефтегазопроводов?

Нефтяная и газовая промышленность работает в соответствии со строгими стандартами безопасности и надежности. Тройник с решеткой значительно повышает целостность системы.

Ключевые преимущества

• Предотвращает закупорку свиней:Защищает ответвления.
• Повышает эксплуатационную безопасность:Снижает риск отлова свиней.
• Минимизирует время простоя:Предотвращает дорогостоящие простои.
• Обеспечивает эффективность потока:Поддерживает ламинарный поток в магистрали.

Отраслевые рекомендации таких организаций, как :contentReference[oaicite:0]{index=0} (API) и :contentReference[oaicite:1]{index=1} рекомендуйте надлежащую защиту ответвлений в системах с возможностью скребков.

4. Футболка с решеткой и стандартная футболка: ключевые различия

Для трубопроводов с скребками использование стандартного тройника вместо тройника с решеткой может привести к серьезным эксплуатационным рискам.

5. Материалы и производственные стандарты.

Тройники с решеткой производятся в соответствии с международными стандартами, что обеспечивает совместимость и долговечность.

Общие материалы

• Углеродистая сталь (ASTM A234 WPB)
• Низкотемпературная углеродистая сталь
• Нержавеющая сталь (304/316)
• Легированная сталь

Применимые стандарты

• АСМЭ Б16.9
• МСС СП-75
• API 5L (совместимость с трубопроводами)

ВШиванг, строгие процессы контроля качества включают в себя:

• Ультразвуковой контроль (УЗК)
• Радиографическое исследование (РТ)
• Гидростатические испытания
• Проверка размеров

6. Проектные соображения и инженерные расчеты

Проектирование тройника с решеткой предполагает сложные инженерные расчеты.

Критические факторы проектирования

• Диаметр трубопровода (NPS)
• Толщина стенки (График)
• Рабочее давление
• Температурный рейтинг
• Диаметр и тип свиньи

Расчет расстояния между стержнями

Расстояние между стержнями должно быть меньше минимального диаметра скребка, но при этом обеспечивать достаточный поток жидкости в ответвление.

7. Рекомендации по установке и обслуживанию

Рекомендации по установке

• Обеспечьте правильное выравнивание с основным трубопроводом.
• Выполните сварку с полным проваром.
• Проведите неразрушающий контроль после сварки.
• Перед вводом в эксплуатацию проверьте внутреннюю целостность стержня.

Советы по обслуживанию

• Периодический внутренний осмотр во время скребков.
• Проверьте наличие коррозии вокруг сварных соединений.
• Мониторинг эффективности потока филиалов.

8. Как выбрать надежного производителя тройников с перемычкой?

Выбор правильного производителя имеет важное значение для долгосрочной безопасности трубопровода.

Контрольный список оценки

• Сертификация ИСО
• Соответствие API
• Собственные возможности неразрушающего контроля
• Индивидуальная инженерная поддержка
• Опыт экспорта

Шивангпредоставляет индивидуальные решения для тройников с решеткой для глобальных EPC-подрядчиков, предлагая:

• Индивидуальные размеры до больших диаметров
• Отслеживаемость материалов
• Быстрые графики доставки
• Техническая поддержка чертежей

Дополнительные характеристики продукта см. на странице:Страница продукта с футболкой с решеткой

9. Часто задаваемые вопросы (FAQ)

В1: Можно ли использовать тройник с решеткой в ​​системах, не допускающих очистку скребками?

Технически да, но это ненужно и увеличивает стоимость.

В2: Влияет ли тройник с решеткой на скорость потока?

Минимальное воздействие при правильном проектировании. Инженерные расчеты оптимизируют поток.

В3: Изготовлены ли футболки с решеткой на заказ?

Да. Большинство из них изготавливаются по чертежам конкретного проекта.

В4: Какие методы проверки используются?

Распространены UT, RT, MPI и гидроиспытания.

В5: В каких отраслях используются тройники с решеткой?

• Нефть и газ
• нефтехимическая
• Морские платформы
• НПЗ

Заключение

A Футболка с решеткойявляется важнейшим компонентом трубопроводных систем, предназначенных для очистки скребков, обеспечивая эксплуатационную безопасность, предотвращая отвлечение скребков и защищая ответвленные трубопроводы. В условиях растущих требований к надежности в нефтегазовой инфраструктуре надлежащее инженерное проектирование и качество производства не подлежат обсуждению.

Выбор опытного производителя, такого какШивангобеспечивает соответствие международным стандартам, индивидуальные инженерные решения и долгосрочную надежность работы.

Если вы планируете проект строительства трубопровода и вам нужны высококачественные тройники с решеткой, соответствующие вашим спецификациям,связаться с намисегодня, чтобы получить профессиональную техническую поддержку и конкурентоспособное предложение.
